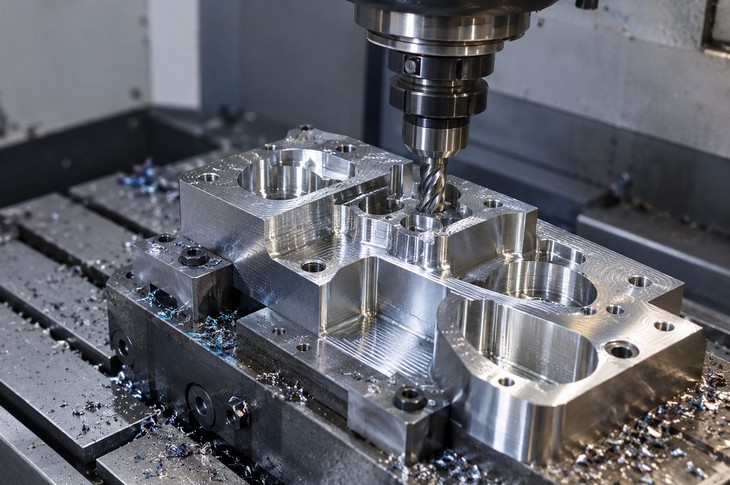

Im bardziej rozbudowany kształt detalu, tym większego znaczenia nabiera przygotowanie danych przed przekazaniem go do obróbki. Głębokie kieszenie, powierzchnie przestrzenne, podcięcia, cienkie ścianki czy otwory wykonywane pod różnymi kątami wpływają na sposób mocowania, dobór narzędzi oraz kolejność operacji. Dlatego sama geometria modelu 3D nie zawsze wystarcza do prawidłowego przygotowania procesu.
Model 3D powinien uzupełniać rysunek techniczny
Model CAD precyzyjnie opisuje kształt części, ale nie przekazuje wszystkich informacji technologicznych. Przy bardziej wymagającym detalu warto dostarczyć także rysunek techniczny. Powinien on wskazywać przede wszystkim tolerancje wymiarowe i geometryczne, bazy pomiarowe, chropowatość powierzchni oraz wymagania dotyczące gwintów.
Nie każdy wymiar wymaga tej samej dokładności. Jeśli konstruktor zastosuje bardzo wąskie tolerancje także tam, gdzie nie wpływają one na pracę części, może niepotrzebnie zwiększyć czas obróbki i zakres kontroli. Dlatego przed zleceniem trzeba jasno określić, które powierzchnie współpracują z innymi częściami i które wymiary decydują o prawidłowym montażu.
Trzeba sprawdzić dostęp narzędzia do obrabianych powierzchni
Frez ma określoną średnicę, długość części roboczej i sposób mocowania. Z tego powodu nie może swobodnie dotrzeć do każdego miejsca widocznego w modelu 3D. Problem pojawia się m.in. przy głębokich kieszeniach, wąskich kanałach, podcięciach oraz powierzchniach osłoniętych przez inne fragmenty detalu.
Wewnętrzne naroża stanowią dobry przykład. Frez ma przekrój kołowy, dlatego pozostawia w narożu promień. Im mniejszego promienia wymaga projekt, tym mniejszego narzędzia trzeba zwykle użyć. To może wydłużyć obróbkę i zwiększyć podatność narzędzia na ugięcie.
Przed wykonaniem części warto więc ustalić:
- które powierzchnie wymagają obróbki,
- gdzie konstrukcja dopuszcza promienie wewnętrzne,
- czy detal zawiera podcięcia,
- jak głębokie są kieszenie i kanały,
- z których stron narzędzie musi uzyskać dostęp,
- które krawędzie wymagają fazowania lub pozostawienia określonego promienia.
Takie informacje ułatwiają technologowi zaplanowanie frezowania CNC bez zbędnych zmian narzędzi i dodatkowych operacji.
Sposób mocowania wpływa na dostęp i dokładność
Detal musi zachować stabilność podczas skrawania. Jednocześnie uchwyt nie może zasłaniać powierzchni, które trzeba obrobić. Przy złożonym kształcie te dwa wymagania często trzeba pogodzić przez odpowiednią kolejność operacji.
Każde kolejne zamocowanie wymaga ponownego ustalenia położenia części względem maszyny. Z tego powodu technolog analizuje, które powierzchnie można wykonać w jednym ustawieniu, a które wymagają obrócenia detalu. Obróbka w kilku osiach może ograniczyć liczbę zmian mocowania, jeśli geometria części i możliwości maszyny na to pozwalają.
Szczególnej uwagi wymagają cienkie ścianki i smukłe fragmenty. Siły skrawania mogą powodować ich ugięcie, a długie wysunięcie narzędzia zwiększa ryzyko drgań. Konstrukcja części, sposób podparcia oraz kolejność usuwania materiału wpływają wtedy bezpośrednio na dokładność i stan powierzchni.
Materiał zmienia sposób prowadzenia obróbki
Przed wyceną wykonawca powinien znać dokładny gatunek materiału oraz jego stan. Samo określenie „stal” albo „aluminium” daje za mało informacji. Poszczególne gatunki różnią się skrawalnością, twardością i podatnością na odkształcenia.
Znaczenie ma także obróbka cieplna. Jeśli detal wymaga hartowania, trzeba ustalić, na którym etapie procesu ono nastąpi. Zmiany wymiarów po obróbce cieplnej mogą wymagać pozostawienia naddatku i wykonania kolejnej operacji wykańczającej.
Wielkość serii wpływa na przygotowanie procesu
Technolog inaczej przygotuje pojedynczy prototyp, a inaczej kilkadziesiąt lub kilkaset jednakowych części. Przy produkcji seryjnej większe znaczenie mają czas mocowania, trwałość narzędzi, powtarzalność bazowania oraz możliwość zastosowania dedykowanego oprzyrządowania.
Dlatego już przy zapytaniu warto podać planowaną liczbę sztuk oraz informację, czy zamówienie może się powtarzać. Pozwala to dobrać sposób przygotowania procesu do rzeczywistego charakteru produkcji.
Komplet danych ogranicza poprawki przed rozpoczęciem obróbki
Przed zleceniem elementu o złożonej geometrii warto przekazać model 3D, rysunek techniczny, gatunek materiału, wymagane tolerancje, informacje o powierzchniach współpracujących oraz wielkość serii. Technolog może wtedy ocenić dostęp narzędzia, sposób mocowania i kolejność operacji jeszcze przed uruchomieniem maszyny.
Jeśli szukasz wykonawcy części o rozbudowanej geometrii, zapoznaj się z ofertą TOOLE. Firma realizuje frezowanie na centrach CNC, korzysta z programowania CAD/CAM i obrabia m.in. stale, metale nieżelazne oraz tworzywa techniczne, co pozwala dopasować proces do materiału, wymaganej dokładności i konstrukcji detalu.
